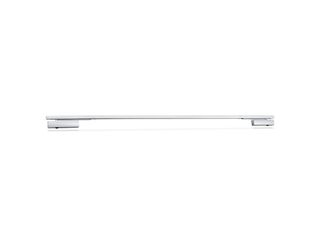

TS 5000 L-ISM * Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren tot 2800 mm scharnierafstand met geïntegreerde sluitvolgorderegeling
- Systeem van twee deurdrangers TS 5000 L en ISM-glijrail voor niet-scharnierzijde
- Traploos instelbare sluitkracht van EN2-6
- Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
- Sluitvolgorderegeling houdt de loopdeur in wachtstand tot de standdeur gesloten is
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
- Alle functies vanaf de voorzijde instelbaar
Toepassingsgebieden
- Brand- en rookwerende deuren
- Tweevleugelige aanslagdeuren
- Symmetrische en asymmetrische deurdeling mogelijk
- Aanslagdeuren tot 2800 mm scharnierafstand en 1400 mm vleugelbreedte
- Minimale scharnierafstand 1360 mm, minimale breedte van de passieve vleugel 380 mm
- Paniekfunctie op de actieve vleugel beschikbaar

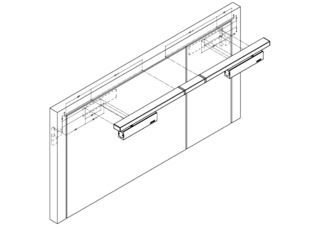

- Deurbladmontage niet-scharnierzijde
Inbouwsituaties in referentieobjecten en -video's
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in het Rheinlandhaus in Keulen.
Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren met antipaniekfunctie en sluitvolgorderegeling © Lothar Wels / GEZE GmbH
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in City Point in Fürstenfeldbruck.
Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren met antipaniekfunctie en sluitvolgorderegeling © Robert Sprang / GEZE GmbH
Deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in Häussler Global Office GmbH in Stuttgart.
Deurdrangersysteem met glijrail niet-scharnierzijde voor tweevleugelige deuren met antipaniekfunctie en sluitvolgorderegeling. © Dirk Wilhelmy / GEZE GmbH
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd bij Unilever in Hamburg.
Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren met antipaniekfunctie en sluitvolgorderegeling © Jochen Stüber / GEZE GmbH
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in BMW Welt in München.
Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren met antipaniekfunctie en sluitvolgorderegeling © Robert Sprang / GEZE GmbH
Bovenliggende deurdranger met glijrail TS 5000 L-ISM, geïnstalleerd in het Dorniermuseum in Friedrichshafen.
Bovenliggende deurdranger met glijrail niet-scharnierzijde voor tweevleugelige deuren met antipaniekfunctie en sluitvolgorderegeling © Dirk Wilhelmy / GEZE GmbH
Productspecificaties
| TS 5000 L-ISM | |
| Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm | 1100 mm |
| Vleugelbreedte (max.) | 1400 mm |
| Type montage | Deurbladmontage niet-scharnierzijde |
| Openingshoek (max.) | 130 ° |
| Minimale scharnierafstand | 1360 mm |
| Minimale standvleugelbreedte | 380 mm |
| Geschiktheid brandwerende deuren | Ja |
| Sluitkracht instelbaar | Ja, traploos |
| Sluitsnelheid instelbaar | Ja |
| Eindslag instelbaar | Ja, via ventiel |
| Openingsdemping geïntegreerd | Ja, hydraulisch instelbaar |
| Positie sluitkrachtinstelling | Voor |
| Weergave sluitkracht | Ja |
| Vastzetfunctie | Optioneel |
| Sluitvolgorderegeling geïntegreerd | Ja |
Downloads
LABELLING OBLIGATION: © Jochen Stüber / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
