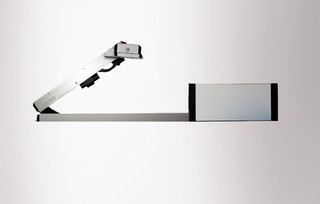

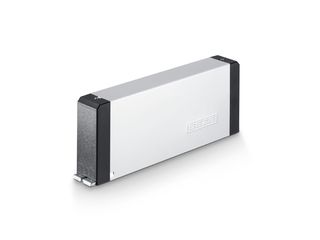

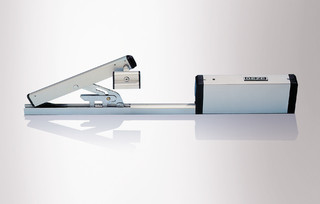

E 212 24 V * Elektrische lineaire aandrijving voor de automatisering van platvorm-bovenlichtopeners
- Voordelige en eenvoudige gemotoriseerde oplossing voor de aansturing van meerdere scharen
- Smalle en onopvallende look kan optimaal in het geveldesign worden geïntegreerd
- Openingsbreedte via slaglengte variabel afstelbaar en naar behoefte instelbaar
- Lastuitschakeling en geïntegreerde eindschakelaar alsmede slag zijn instelbaar
- Compleet voorgemonteerde modules vergemakkelijken de montage
Toepassingsgebieden
- Automatisering van de GEZE bovenlichtopeners OL 90 N, OL 95 en OL 320
- Natuurlijke ventilatie in het gevelgebied
- Naar binnen openende kiepvleugel
- Montage op houten-, kunststof- of metalen ramen
- Kopmontage
Inbouwsituaties in referentieobjecten en -video's
Openingsaandrijving - OL 100 met E 212, Herz-Zentrum
Herz-Zentrum Bad Krozingen rook- en warmteafvoerinstallatie en raamtechniek, elektrische lineaire aandrijving voor vlakvorm-bovenlichtopener © GEZE GmbH

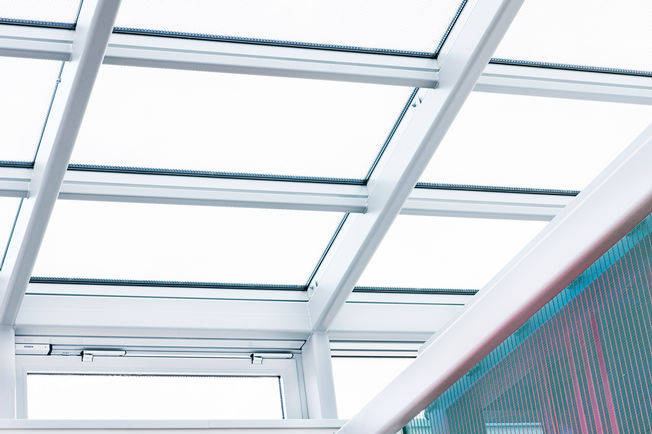

Openingsaandrijving - OL 90 met E 212, VGH Versicherungen
Elektrische lineaire aandrijving voor de automatisering van vlakvorm-bovenlichtopeners © Lothar Wels / GEZE GmbH
Productspecificaties
| E 212 24 V | |
| Afmetingen | 210 x 33 x 80 mm |
| Benodigde ruimte op het kozijn (min.) | De benodigde ruimte dient individueel bepaald te worden |
| Benodigde ruimte op het raam (min.) | De benodigde ruimte dient individueel bepaald te worden |
| Drukkracht | 1500 N |
| Trekkracht | 1500 N |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 1.2 A |
| Stroomverbruik | 29 W |
| Vermogen in Uit-toestand | 0 W |
| Vermogen in stand-by | 0 W |
| Vermogen in gekoppelde stand-by | 0 W |
| Tijd voor het overschakelen naar de Uit-toestand/stand-by (min) | 0 min |
| Inschakelduur | 25 % |
| Min. aderdoorsnede | 2.5 mm² |
| Aantal aders | 3 aders |
| Bedrijfstemperatuur | -20 - 60 °C |
| Beschermingsgraad | IP42 |
| Soort verkorting van de slag | Mechanisch |
| Eindafschakeling open | Eindschakelaar |
| Eindafschakeling gesloten | Eindschakelaar |
| Uitschakeling bij overbelasting | Ja |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
Downloads
productopname
inbouwsituatie
Productgegevens tabel

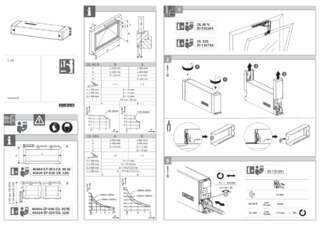

Montagehandleiding
Aansluitschema
productbrochure
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
