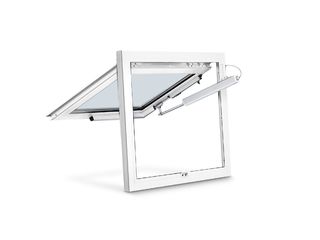

RWA 110 NT Openings- en vergrendelingssysteem voor naar buiten openende kiep-, klap- en draaivleugels

OL 360 EN Elektrische spindelaandrijving in openings- en vergrendelingssysteem naar buiten opengaand
  • Systeemoplossing met spindelaandrijving E 250 NT en een consoleset met vastzetten
  • Mechanisch vastzetten aan de hoofdsluitzijde door de spindelaandrijving
  • Grote openingsbreedte bij geringe spindelslag in minder dan 60 seconden
  • Syncro-werking met twee aandrijvingen voor brede raamvleugels mogelijk
  • IQ windowdrive - intelligente aandrijvingsbesturing
  • Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Neem contact met ons op

Openings- en vergrendelingssysteem voor naar buiten openende kiep-, klap- en draaivleugels

Toepassingsgebieden

  • Openen en vergrendelen van naar buiten openende ramen
  • Natuurlijke ventilatie, rook- en warmteafvoerinstallatie (RWA), natuurlijk rook- en warmteafvoertoestel (SHEV)
  • Gebruik in het luchtafvoer- en toevoersysteem
  • Naar buiten openende ramen met kiep-, klap- en draaivleugels
  • Montage op houten-, kunststof- of metalen ramen

Productspecificaties

RWA 110 NT
Benodigde ruimte (min.) Raamkozijn: min. 33 mm, Kozijn: min. 45 mm
Toegestane maten hoofdsluitkant Solo voor kozijnen van hout en aluminium 430 - 1.200 mm
Toegestane maten hoofdsluitkant Solo voor kunststof kozijnen 430 - 800 mm
Toegestane maten hoofdsluitkant Syncro voor kozijnen van hout en aluminium 850 - 2.400 mm
Toegestane maten hoofdsluitkant Syncro voor kunststof kozijnen 850 - 1.600 mm
Raamhoogten voor Solo en Syncro 600 - 1.600 mm
Drukkracht (max.) 750 N
Drukkracht 750 N
Trekkracht 750 N
Vulgewicht (max.) 30 kg/m²
Spanning tijdens bedrijf 24 V (+30 % tot -20 %)
Bedrijfsspanning 24 V DC
Stroomverbruik 1 A
Stroomverbruik volgens toepassingsgebied Ventilatie (24 V): 0,9 A, RWA (18 V): 1,0 A
Stroomverbruik 22 W
Rimpelstroom 20 %
Inschakelduur 30 %
Aansluitkabel lengte 2 m
Min. aderdoorsnede 0.75 mm²
Aantal aders 4 aders
Bedrijfstemperatuur -5 - 75 °C
Beschermingsgraad IP65
Beschermingsklasse III
Vergrendeling en extra beugel Ja
Eindafschakeling open Interne afstandssensor
Eindafschakeling gesloten Interne afstandssensor
Uitschakeling bij overbelasting Ja
SHEV getest Ja
KNX-compatibel Ja
Kiepraam NAAR BUITEN OPENEND vleugelmontage Ja
Draairaam NAAR BUITEN OPENEND vleugelmontage Ja
Klapraam NAAR BUITEN OPENEND vleugelmontage Ja
