ECchain * Kettingaandrijving met universele consoles voor eenvoudige automatiseringen in de ventilatie

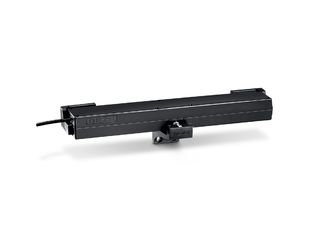

ECchain Kettingaandrijving met universele consoles voor eenvoudige automatiseringen in de ventilatie, zwart
  • Voordelige en krachtige kettingaandrijving voor ventilatietoepassingen met 230 V
  • Variabele slaginstelling op 200 mm of 400 mm voor verschillende ventilatie-eisen mogelijk
  • Universele houders en consoles voor op de markt verkrijgbare profielsystemen
  • Snelle en eenvoudige montage
  • Variabel bruikbaar op kleine bovenlichten
Neem contact met ons op

Kettingaandrijving met universele consoles voor eenvoudige automatiseringen in de ventilatie

Toepassingsgebieden

  • Natuurlijke ventilatie (230 V) ook voor de particuliere woningbouw
  • Naar binnen en buiten toe openende ramen met kiep-, klap- en draaivleugels
  • Montage op houten-, kunststof- of metalen ramen
  • Kopmontage

Productspecificaties

ECchain
Benodigde ruimte op het kozijn (min.) Kozijnmontage NAAR BINNEN OPENEND: 55 mm, Kozijnmontage NAAR BUITEN OPENEND: 35 mm
Benodigde ruimte op het raam (min.) Kozijnmontage NAAR BINNEN OPENEND: 37 mm, Kozijnmontage NAAR BUITEN OPENEND: 20 mm
Mogelijke slaglengten 200 mm, 400 mm
Openingssnelheid ventilatie 9 mm/s
Sluitsnelheid 9 mm/s
Trekkracht (max.) 250 N
Drukkracht (max.) 250 N
Dichthoudkracht (max.) 1800 N
Raamgewicht 200 kg*
Overslagbereik 10 - 23 mm
Spanning tijdens bedrijf 230 V ± 10 %
Bedrijfsspanning 230 V
Stroomverbruik 0.13 A
Stroom-opname 0,13 A
Vermogensverbruik 30 W
Inschakelduur 30 %
min. aderdoorsnede 0.75 mm²
Aantal aders 4 Adern
Temperatuurbereik -5°C...+60°C
Beschermingsgraad IP30
Beschermingsklasse II
Synchroonfunctie Nee
Extra vergrendeling verkrijgbaar Nee
Eindafschakeling open Eindschakelaar
Eindafschakeling gesloten elektronisch door middel van stroomverbruik
Uitschakeling bij overbelasting Ja
Kiepraam NAAR BINNEN OPENEND kozijnmontage Nee
Draairaam NAAR BINNEN OPENEND kozijnmontage Ja
Draairaam NAAR BUITEN OPENEND kozijnmontage Ja
Klapraam NAAR BUITEN OPENEND kozijnmontage Ja
Daalklapraam NAAR BUITEN OPENEND kozijnmontage Nee
