Powerchain * Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn

Powerchain Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn
  • Hoge openingssnelheden in de RWA-dagschoot, ook bij zeer zware ramen
  • Traploos instelbare aandrijfslag en individuele snelheden voor ventilatie en RWA
  • Als speciale uitvoering verkrijgbaar - slag, kabellengte en kleur configureerbaar
  • Synchronisatie van max. vier aandrijvingen zonder extern besturingsapparaat
  • DIP-schakelaar voor omschakeling van de bedrijfsmodus (Solo en Syncro, Master, Slave)
  • Eenvoudige en snelle montage met het Smart-fix-montagesysteem
Toon meer
  • IQ windowdrive - intelligente aandrijvingsbesturing
  • Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Neem contact met ons op

Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn

Toepassingsgebieden

  • Rook- en warmteafvoerinstallatie (RWA) en natuurlijke ventilatie (24 V) in het gevel- en dakgebied
  • Gebruik in het luchtafvoer- en toevoersysteem
  • Naar binnen en buiten toe openende ramen met kiep-, klap- en draaivleugels
  • Dakraam
  • Montage op houten-, kunststof- of metalen ramen
  • Vleugel- en kozijnmontage
  • Synchronisatie van max. vier aandrijvingen
  • Systeemoplossing in combinatie met de vergrendelingsaandrijving Power lock

Productspecificaties

Powerchain
Benodigde ruimte op het kozijn (min.) Kozijnmontage NAAR BINNEN OPENEND: 50/61 mm (voor draairaam DIN L), Montage op raam NAAR BINNEN OPENEND: 30/41 mm (voor draairaam DIN R), Kozijnmontage NAAR BUITEN OPENEND: 50 mm
Benodigde ruimte op het raam (min.) Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 50 mm, Kozijnmontage NAAR BUITEN OPENEND 30/41 mm (voor draairaam DIN R)
Beschikbare slaglengte 600 mm, 800 mm, 1200 mm
Openingssnelheid RWA 15 mm/s
Openingssnelheid ventilatie 5 mm/s
Sluitsnelheid (max.) 5 mm/s
Drukkracht (max.) 600 N (afhankelijk van de slag), zie kracht-afstand-grafiek
Dichthoudkracht (max.) 3000 N
Trekkracht 600 N
Raamgewicht 200 kg*
Overslagbereik 0 - 23 mm (afhankelijk van toepassing en consoleset)
Spanning tijdens bedrijf 24 V ± 25 %
Bedrijfsspanning 24 V DC
Stroomverbruik 1.5 A
Stroom-opname Ventilatie (24 V): 1,2 A; RWA (18 V): 1,5 A
Vermogensverbruik 36 W
Inschakelduur 30 %
Aansluitkabel met afwijkende lengte 5 m, 7.5 m
min. aderdoorsnede 0.75 mm²
Aantal aders 4 aders
Temperatuurbereik -5°C...+70°C
Beschermingsgraad IP40
Beschermingsklasse III
Synchroonfunctie Ja
Openingssnelheid instelbaar (ventilatie) Ja
Extra vergrendeling verkrijgbaar Ja
Soort extra vergrendeling Vergrendelingsaandrijving
Soort verkorting van de slag Instelapparaat, Fabrieksinstelling
Eindafschakeling open Elektronische eindafschakeling
Eindafschakeling gesloten elektronisch door middel van stroomverbruik
Uitschakeling bij overbelasting Ja
Volledig geopend binnen 60 s Ja, tot een slag van 800 mm, inclusief vergrendelingsaandrijving
SHEV getest Ja
SHEV extra informatie Ja, tot een slag van 800 mm, inclusief vergrendelingsaandrijving
Aantal synchronisatie aandrijvingen 4
KNX-compatibel Ja
Kiepraam NAAR BINNEN OPENEND kozijnmontage Ja
Kiepraam NAAR BINNEN OPENEND vleugelmontage Ja
Kiepraam NAAR BUITEN OPENEND kozijnmontage Ja
Draairaam NAAR BINNEN OPENEND kozijnmontage Ja
Draairaam NAAR BINNEN OPENEND vleugelmontage Ja
Draairaam NAAR BUITEN OPENEND kozijnmontage Ja
Klapraam NAAR BINNEN OPENEND kozijnmontage Ja
Klapraam NAAR BINNEN OPENEND vleugelmontage Ja
Klapraam NAAR BUITEN OPENEND kozijnmontage Ja
Dakraam NAAR BUITEN OPENEND Ja

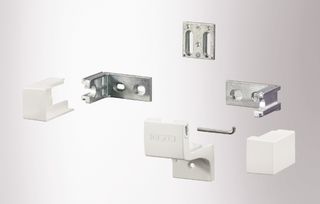

Varianten & bevestigingsmateriaal
