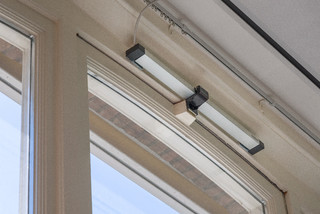

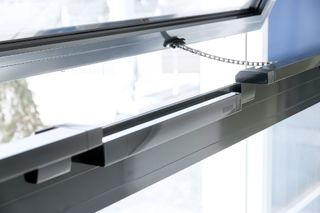

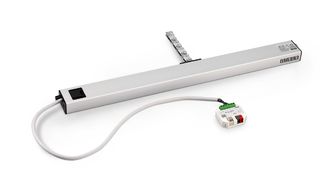

Slimchain * Kettingaandrijving in aantrekkelijk design met vele toepassingsmogelijkheden in 24 V-uitvoering

Slimchain Kettingaandrijving in aantrekkelijk design met veel toepassingsmogelijkheden
  • Smalle en onopvallende look kan optimaal in het geveldesign worden geïntegreerd
  • Traploos instelbare aandrijfslag en individuele snelheden voor ventilatie en RWA
  • Als speciale uitvoering verkrijgbaar - slag, kabellengte, kleur en uitlijning naar DIN links/rechts configureerbaar
  • Synchronisatie van max. vier aandrijvingen zonder extern besturingsapparaat
  • DIP-schakelaar voor omschakeling van de bedrijfsmodus (Solo en Syncro, Master, Slave)
  • Eenvoudige en snelle montage met het Smart-fix-montagesysteem
Toon meer
  • IQ windowdrive - intelligente aandrijvingsbesturing
  • Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Neem contact met ons op

Kettingaandrijving in aantrekkelijk design met vele toepassingsmogelijkheden in 24 V-uitvoering

Toepassingsgebieden

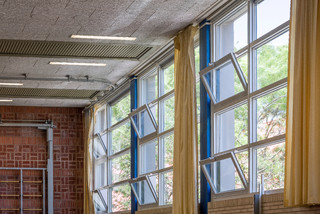

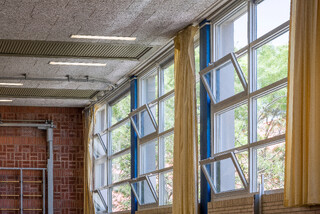

  • Rook- en warmteafvoerinstallatie (RWA) en natuurlijke ventilatie (24 V) in de gevel
  • Gebruik in het luchtafvoer- en toevoersysteem mogelijk

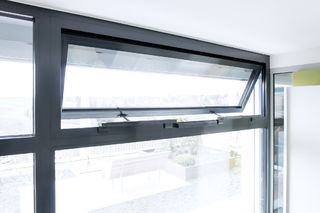

  • Naar binnen en buiten toe openende ramen met kiep-, klap- en draaivleugels
  • Daal-klap- en parallel-uitzetraam
  • Montage op houten-, kunststof- of metalen ramen

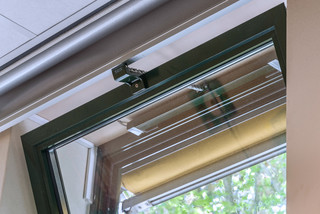

  • Vleugel-, kozijn- of geïntegreerde montage
  • Systeemoplossing in combinatie met de vergrendelingsaandrijving Power lock

Productspecificaties

Slimchain
Benodigde ruimte op het kozijn (min.) Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 16/21 mm, kozijnmontage NAAR BUITEN OPENEND: 31 mm
Benodigde ruimte op het raam (min.) Kozijnmontage NAAR BINNEN OPENEND: 40 mm, montage op raam NAAR BINNEN OPENEND: 34/29 mm, kozijnmontage NAAR BUITEN OPENEND: 19 mm
Mogelijke slaglengten 300 mm, 500 mm, 800 mm
Openingssnelheid RWA 15 mm/s
Openingssnelheid ventilatie 5 mm/s
Sluitsnelheid 5 mm/s
Trekkracht (max.) 300 N
Drukkracht (max.) 100 N (afhankelijk van de slag), zie kracht-afstand-grafiek
Dichthoudkracht (max.) 2000 N
Raamgewicht 200 kg*
Overslagbereik 0 - 23 mm (afhankelijk van toepassing en consoleset)
Spanning tijdens bedrijf 24 V, 24 V
Bedrijfsspanning 24 V DC
Stroomverbruik 1.1 A
Stroom-opname Ventilatie (24 V): 0,9 A; RWA (18 V): 1,1 A
Vermogensverbruik 22 W
Inschakelduur 30 %
Aansluitkabel met afwijkende lengte 5 m, 7.5 m
min. aderdoorsnede 0.75 mm²
Aantal aders 4 Adern
Temperatuurbereik -5°C...+70°C
Beschermingsgraad IP40
Beschermingsklasse III
Synchroonfunctie Ja
Openingssnelheid instelbaar (ventilatie) Ja
Extra vergrendeling verkrijgbaar Ja
Soort extra vergrendeling Vergrendelingsaandrijving
Soort verkorting van de slag Instelapparaat, Fabrieksinstelling
Eindafschakeling open Elektronische eindafschakeling
Eindafschakeling gesloten elektronisch door middel van stroomverbruik
Uitschakeling bij overbelasting Ja
Volledig geopend binnen 60 s ja, inclusief vergrendelingsaandrijving
SHEV getest Ja
SHEV extra informatie ja, inclusief vergrendelingsaandrijving
Synchronisatie (max.) 4 aandrijvingen
Kiepraam NAAR BINNEN OPENEND kozijnmontage Nee
Kiepraam NAAR BINNEN OPENEND vleugelmontage Ja
Kiepraam NAAR BUITEN OPENEND kozijnmontage Ja
Draairaam NAAR BINNEN OPENEND kozijnmontage Ja
Draairaam NAAR BINNEN OPENEND vleugelmontage Ja
Draairaam NAAR BUITEN OPENEND kozijnmontage Ja
Klapraam NAAR BINNEN OPENEND kozijnmontage Ja
Klapraam NAAR BUITEN OPENEND kozijnmontage Ja
Daalklapraam NAAR BUITEN OPENEND kozijnmontage Ja
Parallel-uitzetraam NAAR BUITEN OPENEND kozijnmontage Ja

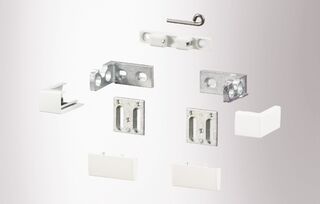

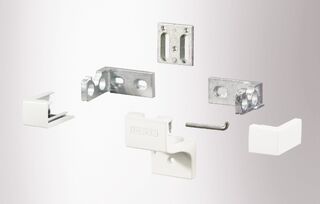

Varianten & bevestigingsmateriaal
