TSA 325 NT Handmatig Handmatig carrouseldeursysteem voor 3- of 4-vleugelige deuren
- Om de draaideur te draaien, is een lichte druk met de hand voldoende
- Voordeliger dan automatische tourniquetaandrijving, omdat de veiligheidssensoren conform EN 16005 komen te vervallen
- Nauwkeurige afsluiting van de vleugels met de zijwanden
- Uitstekend isolerend effect tegen tocht, weersinvloeden en lawaai
- Optionele toerentalbegrenzer regelt de omloopsnelheid bij het bereiken van het max. grenstoerental
- Optionele positioneringsautomaat brengt de deur na het gebruik in de uitgangssituatie terug
Toepassingsgebieden
- 3- en 4-vleugelige deursystemen
- Binnen- en buitendeuren met lage toegangsfrequentie
- Representatieve gebouwingangen met grote lichtinval
- Gevels met smalle stijl/grendel-constructies
- Glazen gevels met zeer hoge designeisen
- Binnendiameter van 1800 tot 3600 mm mogelijk
- Geschikte profielsystemen zijn profielsysteem met smalle lijst met ISO- en Mono-glas, volledig glazen systeem (GGS) en geïntegreerd volledig glazen systeem (IGG)

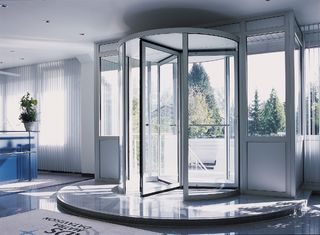

Inbouwsituaties in referentieobjecten en -video's
TSA 325 NT
Handmatige tourniquets zorgen voor een stille, elegante en makkelijke toegankelijkheid tot uw gebouw. Ze zijn een op de behoefte afgestemde oplossing, als het aantal bezoekers en de doorgangsbreedtes nogal gering zijn. Net zoals draaikruisen draaien handmatige tourniquets door er licht met de hand tegenaan te duwen. Beveiligingen zijn niet noodzakelijk. Tourniquets dragen bij aan de energie-efficiëntie in het gebouw. Bij het openen worden het verlies aan binnenwarmte en het binnendringen van kou tot een minimum beperkt. © Martin Jakob / GEZE GmbH
TSA 325 NT met Slimdrive EMD-F
Handmatige carrouseldeur en automatische draaideuraandrijving Slimdrive EMD-F, geïnstalleerd in het Nadler Hotel in Soho, Londen © Michael Molloy / GEZE GmbH
Carrouseldeur met half geautomatiseerde GEZE TSA 325 in ÖAMTC Centrale, Wenen
De hoofd- en neveningang is een carrouseldeur met half geautomatiseerde GEZE TSA 325. Vlucht en brandbeveiligingsdeur verschillende deurdrangers GEZE TS 5000 ISM (E-ISM, EFS). Rook- en warmteafvoerinstallatie in de werkplaats RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Productspecificaties
| TSA 325 NT Handmatig | |
| Handmatige bediening | Ja |
| Met toerentalbegrenzer (optioneel) | Ja |
| Met positioneringsautomaat (optioneel) | Ja |
| Functie Servo | Ja |
| Binnendiameter (min.) | 1800 mm |
| Binnendiameter (max.) | 3600 mm |
| Voor 3-vleugelige deursystemen | Ja |
| Voor 4-vleugelige deursystemen | Ja |
| Vrije doorgangshoogte | 3000 mm |
| Kranshoogte (min.) | 75 mm |
| Uitvoering zijdelen | VSG 10 mm, paneelvulling 22 mm, Panelen met gladde vlakken 34 mm, Speciaal glas op aanvraag |
| Uitvoering dakconstructie | Stofdak met houten afdekking, optische plaatbedekking, waterdicht dak met afvoerkanaal |
| Verlichting | bij variant met dak |
| Vloerbedekking | Schoonloopmat, Vloermat op aanvraag van klant |
| Luchtgordijninstallatie | elektrisch lichtgordijn, warmwaterluchtgordijn, afhankelijk van de plafondconstructie mogelijk |
| Nachtsluiting rangschikking | binnenkant, buitenkant |
| Nachtsluiting type | Handmatig |
| Nachtsluiting model | VSG 10 mm, 22 mm ISO-glas, paneelvulling 22 mm, Speciaal glas op aanvraag |
| Vergrendeling | Handmatig, Stang, elektromechanisch |
| Deurgrepen horizontaal of verticaal | Ja |
| Vloerring | Ja |
| Ondergrondse aandrijving | Ja |
| Invalidenknop | Ja |
| Normconformiteit | DIN 18650, EN 16005 |
