Handmatige bovenraamopeners

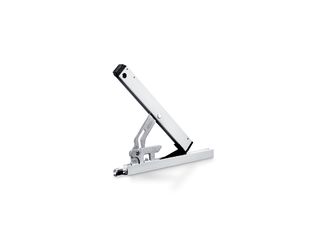

OL 90 N Opbouw bovenraamsluiting met een openingswijdte van 170 mm
- Bereikt bij alle vleugelhoogtes de volledige openingsbreedte van 170 mm
- De openingsbreedte is instelbaar
- Weinig ruimte nodig door vlak design van de schaar
- Geïntegreerde vleugelvergrendeling in de schaar garandeert een veilige vergrendeling
- Ontkoppelblokkering en afsluitbare handgreep bieden extra veiligheid
- Vergrendelingsmeenemer en extra vergrendelingen verhogen de veiligheid en dichtheid
- Eenvoudig inhaken en ontkoppelen van scharen door middel van vrijgavetoets maakt de raamreiniging van binnen en buiten mogelijk.
- Compleet voorgemonteerde modules vergemakkelijken de montage
Opbouw bovenraamsluiting met een openingswijdte van 170 mm
Toepassingsgebieden
- Comfortabele en dagelijkse ventilatie van ruimtes en trappenhuizen
- Naar binnen openende kiepramen
- Op het rechthoekige raam ook voor naar binnen openende klapramen bruikbaar
- Speciale vormen zoals schuine, driehoekige, ronde en vlakboogramen realiseerbaar
- Individueel bruikbaar voor verschillende toepassingsgebieden (stijl-/kozijnverbindingen en raamkozijnverbindingen etc.)
- Koppeling en bediening van meerdere ramen door hoekoverdracht
- Automatisering door elektrische lineaire aandrijving E 212
- Montage op houten, kunststof of aluminium ramen
- Kopmontage

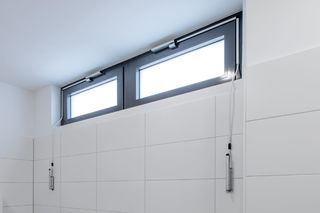

Inbouwsituaties in referentieobjecten en -video's
Productspecificaties
OL 90 N | |
Lengte | 242 mm |
Diepte | 49 mm |
Hoogte | 16 mm |
Openingsbreedte (max.) | 170 mm |
Vleugelbreedte (min.) | 380 mm |
Vleugelhoogte (min.) | 250 mm |
Vleugelgewicht (max.) | 80 kg |
Slag van het beslag | 54 mm |
Openingswijdte instelbaar (reductie van de slag) | Beperkt |
De vleugelvergrendeling is in de schaar geïntegreerd | Ja |
De schaar kan door middel van een knop van het raam worden losgekoppeld | Ja |
Inbraakvertragende vergrendeling (SKG) | Ja |
Afsluitbaar | Ja |
Ontkoppelblokkering | Ja |
